>ディスプレイレール　C型レール

ディスプレイレール

C型レール









カタログPDF

カタログPDF



1．まずは、基本となるピクチャーレールをお選びください。



PR-1 スタンダードタイプ
穴加工無し (シルバー/ホワイト/ブラック)

品番 Ｌ寸法 本体価格(税抜)
PR-1-L600 600㎜ ￥750 5
PR-1-L900 900㎜ ￥1,160 5
PR-1-L1200 1200㎜ ￥1,540 5
PR-1-L1500 1500㎜ ￥2,000 5
PR-1-L1800 1800㎜ ￥2,400 5

材質■アルミアルマイト仕上　
許容荷重 ■ 1Mあたり25㎏
※ご注文時にレールのカラーをご指定ください。
※お好みのサイズのカットも承ります。
　別途カット代と納期がかかります。詳しくはお問合せください。


PR-2 仕上げ面12.5㎜埋め込みタイプ
穴加工無し (シルバー/ホワイト/ブラック)

品番 Ｌ寸法 本体価格(税抜)
PR-2-L600 600㎜ ￥790 5
PR-2-L900 900㎜ ￥1,200 5
PR-2-L1200 1200㎜ ￥1,600 5
PR-2-L1500 1500㎜ ￥2,000 5
PR-2-L1800 1800㎜ ￥2,460 5

材質■アルミアルマイト仕上　
許容荷重 ■ 1Mあたり25㎏
※ご注文時にレールのカラーをご指定ください。
※お好みのサイズのカットも承ります。
別途カット代と納期がかかります。詳しくはお問合せください。


PR-3 仕上げ面9.5㎜埋め込みタイプ
穴加工無し (シルバー/ホワイト/ブラック)

品番 Ｌ寸法 本体価格(税抜)
PR-3-L600 600㎜ ￥790 5
PR-3-L900 900㎜ ￥1,200 5
PR-3-L1200 1200㎜ ￥1,600 5
PR-3-L1500 1500㎜ ￥2,040 5
PR-3-L1800 1800㎜ ￥2,460 5

材質■アルミアルマイト仕上　
許容荷重 ■ 1Mあたり25㎏
※ご注文時にレールのカラーをご指定ください。
※お好みのサイズのカットも承ります。
　別途カット代と納期がかかります。詳しくはお問合せください。


C型レール用エンドキャップ

品番 本体価格(税抜)
エンドキャップ　PR-E (シルバー) ￥210 1
エンドキャップ　PR-E (ホワイト) ￥210 1
エンドキャップ　PR-E (ブラック) ￥210 1

※材質 ■ 亜鉛ダイキャスト
　仕上げ ■ サーチライトクロームメッキ/アイボリーホワイト焼付塗装/つや消しブラック焼付塗装



びっくり ピクチャーレールを連結して、長くして使いたい時に　

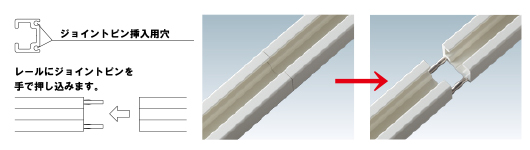

C型レール用ジョイントピン

品番 本体価格(税抜)
ジョイントピン　PR-JP(2本セット) ￥60 1

※ジョイントピンはレールをつなぎ合わせるために使用します。
　強度を出すための部品ではありません。
　レールつなぎ目から50㎜程度の箇所にビス止めが必要です。




2．ピクチャーレールに取り付ける金具をお選びください。

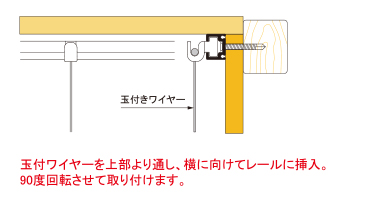

壁面用レールパーツ

品番 本体価格(税抜)
PR-F01 (シルバー) ￥300 1
PR-F01 (ホワイト) ￥300 1
PR-F01 (ブラック) ￥300 1

用途 ■ 壁面
材質 ■ 亜鉛ダイキャスト
仕上 ■ サーチライトクロームメッキ/アイボリーホワイト焼付塗装
　　　　/つや消しブラック焼付塗装

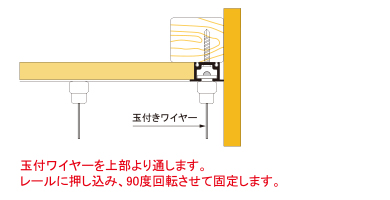

天井用レールパーツ

品番 本体価格(税抜)
PR-F02 (シルバー) ￥560 1
PR-F02 (ホワイト) ￥560 1
PR-F02 (ブラック) ￥560 1

用途 ■ 壁面
材質 ■ 亜鉛ダイキャスト
仕上 ■ サーチライトクロームメッキ/アイボリーホワイト焼付塗装
　　　　/つや消しブラック焼付塗装

bs-23説明


3．ワイヤーをお選びください。


専用樹脂コーティングカラーワイヤー

品番 長さ カラー 本体価格(税抜)
カラーワイヤー　PW1000 1000㎜ シルバー
ホワイト
ブラック		 ￥380 1
カラーワイヤー　PW1500 1500㎜ ￥460 1
カラーワイヤー　PW2000 2000㎜ ￥540 1

ワイヤー径 ■ φ1.2　(コーティングを含む仕上がり径φ1.3) ※φ1.2用のパーツに使用可能です。
許容荷重 ■ 10Kg以内
材質 ■ ステンレス
ワイヤーカラー ■ シルバー/アイボリーホワイト/つや消しブラック
※ご注文時にカラーをご指定ください




片側端子付きワイヤーφ1.5

品番 長さ カラー 本体価格(税抜)
片側端子付きワイヤー  1000㎜ ステン ￥260 1

ワイヤー径 ■ φ1.5
許容荷重 ■ 10Kg以内
材質 ■ ステンレス





4．ワイヤーの先につけるパーツをお選びください


スタンダードフックタイプ

品番 本体価格(税抜)
PR-H1 ￥610 1

対応ワイヤー ■ φ0.6 ～ φ1.2　(コーティングカラーワイヤー対応)
材質 ■ 真鍮・SPCC
仕上 ■ サーチライトクロームメッキ




スタンダードフック重量タイプ

品番 本体価格(税抜)
20T-01 ￥1,500 1

対応ワイヤー ■ φ1.5
許容荷重 ■ 15Kg以内
材質 ■ 真鍮・ステンレス
仕上 ■ サーチライトクロームメッキ




リングタイプ

品番 本体価格(税抜)
PR-H2A　(シルバー) ￥600 1
PR-H2A　(ホワイト) ￥600 1
PR-H2A　(ブラック) ￥600 1

対応ワイヤー ■ φ0.6 ～ φ1.2
材質 ■ 真鍮・亜鉛ダイキャスト
仕上 ■ サーチライトクロームメッキ/アイボリーホワイト焼付塗装
　　　　/つや消しブラック焼付塗装
